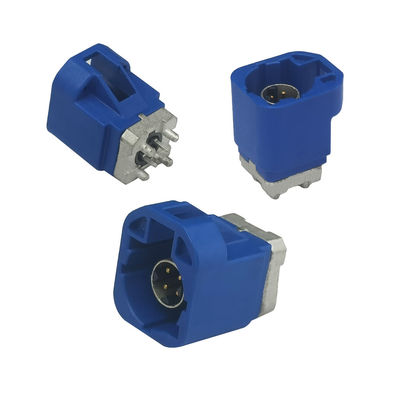

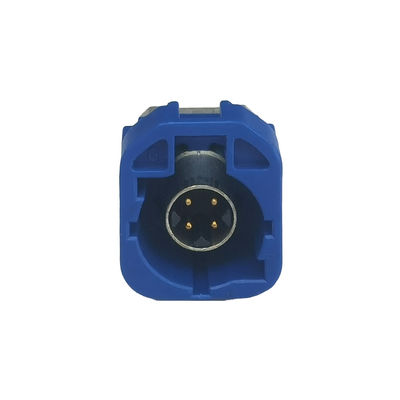

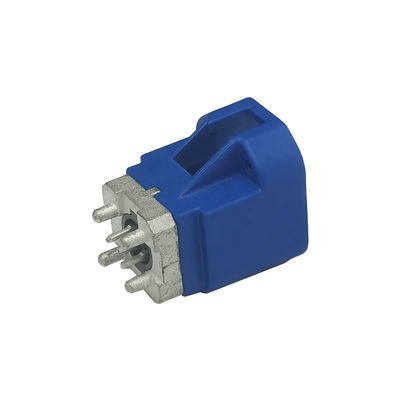

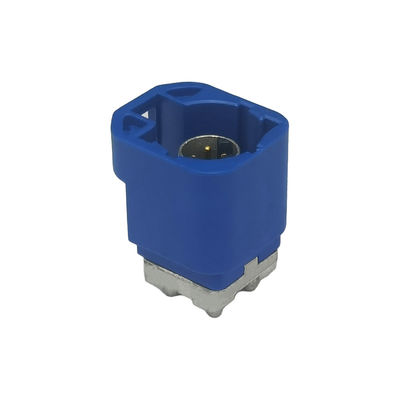

FAKRA HSD LVDS 4Pin PCB Mount 4 Conector de pin de contacto para radio de automóviles
| Place of Origin | China |
|---|---|
| Nombre de la marca | LEADSIGN |
| Certificación | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Precio | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Voltado de trabajo | 60 V rms | Tipo de montaje | Soporte de PCB/Panel |
|---|---|---|---|
| Número de posiciones | Pin 4 | orientación | Tipo recto |
| Temperatura de funcionamiento | -40°C a +105°C | Impedancia | 100Ω |
| Servicios | El ODM del OEM acepta | Cuota de producción | 20 piezas |
Descripción de producto
Descripción del producto:
Este es un sistema digital avanzado que se especializa en la transmisión de señales diferenciales de bajo voltaje, bloqueando efectivamente la interferencia de las fuentes de conversación cruzada y externas.Este sistema de interconexión totalmente blindado utiliza cables cuadriformes trenzados blindados de 100 Ω para garantizar un rendimiento óptimo..
Utilizando los componentes del sistema HSD estándar, estos conectores de datos de alta velocidad son rentables y confiables.El HSD se utiliza comúnmente en aplicaciones Ethernet y está diseñado específicamente para satisfacer las exigentes demandas de la industria automotriz..
Específicamente diseñado para el mercado automotriz, el sistema de interconexión HSD es ideal para aplicaciones como cámaras LVDS, USB e IEEE 1394.el cierre, códigos de color, y un tamaño compacto que cumple con los estándares mundiales de la industria automotriz.
Características:
Los datos de alta velocidad (HSD) utilizan un sistema de interconexión completamente blindado
El sistema HSD está diseñado para operar a 100 Ω y es capaz de acomodar cables cuádruples retorcidos blindados.
- Mecanismo de doble bloqueo para bloqueo primario y secundario.
- Método de conexión por encrucijado empleado.
- Se proporcionó una gran fuerza de retención del cable.
- Las opciones de codificación en la carcasa de plástico evitan las fallas de conexión.
- Se garantiza la prevención de daños en los pines de contacto.
Parámetros técnicos:
| El HSD | |
| Código HSD+2 | A.B.C.D.E.F.Z. |
| Número de identificación | 4 pines de señal, 2 pines de energía |
| El cable | Por ejemplo, DACAR 535, DACAR 636 |
| Unidad de embalaje | bajo petición |
| Datos eléctricos | |
| Impedancia | 100Ω |
| Rango de frecuencia según el tipo de cable | CC a 6 GHz |
| Resistencia de contacto de la señal | ≤ 10 mΩ |
| Resistencia al contacto externo | ≤ 7,5 mΩ |
| Voltado de ensayo | 250 V rms |
| Voltado de trabajo | 60 V rms |
| Datos mecánicos | |
| Ciclos de apareamiento | ≥ 25 años |
| Fuerza de combate | ≤ 30 N |
| Fuerza de separación. | ≥ 5N |
| Bloqueo de la fuerza de retención | ≥ 110N |
| Datos medioambientales | |
| Rango de temperatura | -40 °C a +105 °C |
Aplicaciones:
Aplicaciones clave del sistema de interconexión HSD
El sistema HSD se utiliza ampliamente en una variedad de productos electrónicos automotrices, incluidos:
- Las industrias de telecomunicaciones, comoEstaciones base de radio
- Electrónica digital de información y entretenimiento, proporcionando funciones de entretenimiento y conectividad en los vehículos
- Redes simétricas digitales, que permite la transferencia de datos de alta velocidad para sistemas avanzados de asistencia al conductor y otros componentes electrónicos
Compatibilidad con tecnologías avanzadas
El sistema de interconexión HSD está diseñado para soportar una gama deEl USBversiones, incluidas1.0,2.0, y3.0, así como otrosnormas de la industriacomo por ejemploEl LVDS,Conexión Ethernet,IEEE 1394 (cable de fuego), yFVIGEsta versatilidad lo convierte en una opción muy flexible y fiable para aplicaciones automotrices.
Código HSD:
Personalización:
Damos la bienvenida a las solicitudes de OEM y ODM, ofreciendo opciones personalizables para tipos de cables, tipos de conectores y longitudes de cables.No dude en ponerse en contacto con nosotros para obtener más ayuda..
Apoyo y servicios:
- Los pedidos OEM y ODM son bienvenidos.
- Las muestras gratuitas están disponibles; los clientes solo necesitan cubrir los gastos de mensajería.
- Ofrecemos soluciones de logística flexibles.
- Cuente con nosotros para una entrega rápida y un servicio excepcional.
