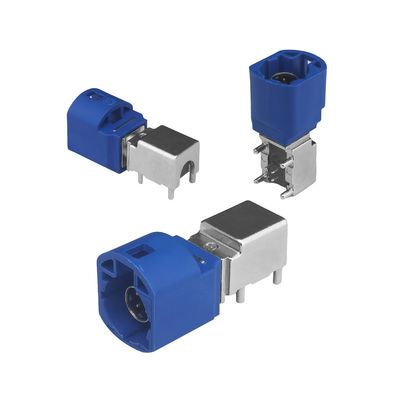

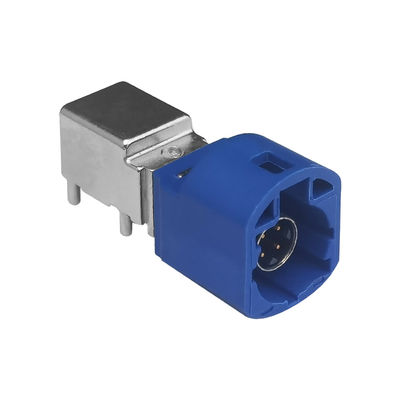

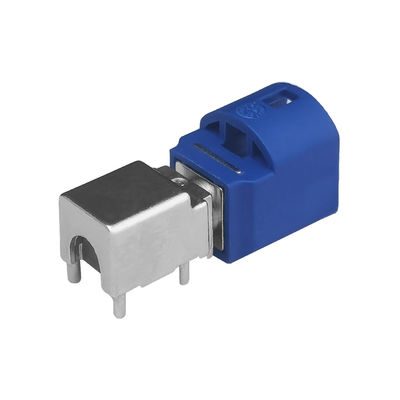

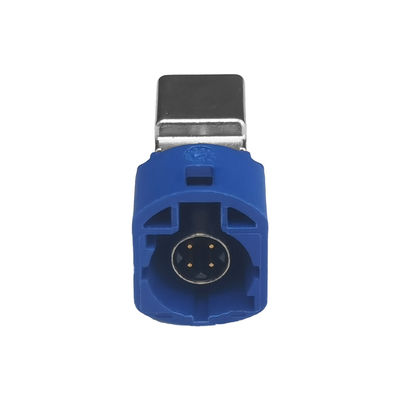

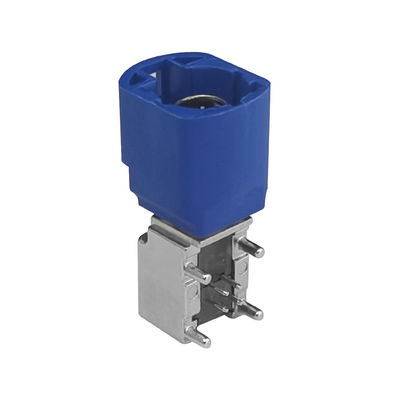

Conector FAKRA HSD Tipo de ángulo recto para conexiones de antenas de automóviles
| Place of Origin | China |
|---|---|
| Nombre de la marca | LEADSIGN |
| Certificación | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Precio | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Tipo de montaje | Soporte de PCB/Panel | Temperatura de funcionamiento | -40°C a +105°C |
|---|---|---|---|
| Número de posiciones | Pin 4 | Ciclos de apareamiento | ≥ 25 |
| Rango de frecuencia | CC a 6 GHz | Aplicaciones | Aplicaciones de cámara LVDS, USB, yIEEE 1394 |
| Servicios | El ODM del OEM acepta | Cuota de producción | 20 piezas |
Descripción de producto
Descripción del producto:
Este es un sistema digital de alto rendimiento para señales diferenciales de bajo voltaje
El sistema HSD está específicamente diseñado para evitar interferencias de intermitencia y fuentes externas, por lo que es una solución altamente confiable para la transmisión de datos.Utiliza un sistema de interconexión totalmente blindado de 100 Ω, que es capaz de manejar cables cuádruples trenzados blindados.
Eficiente y versátil
El sistema HSD incluye todas las partes necesarias para un rendimiento óptimo y es conocido por su rentabilidad.Es particularmente adecuado para la transmisión de datos de alta velocidad y se utiliza con frecuencia en aplicaciones EthernetEl sistema también cumple con los estrictos requisitos de la industria automotriz.
Construido para aplicaciones automotrices
El sistema de interconexión HSD está diseñado específicamente para el mercado automotriz, con fines tales como cámaras LVDS, USB e aplicaciones IEEE 1394.opciones de código de color, y está diseñado para cumplir con los requisitos mundiales de la automoción, manteniendo un tamaño compacto.
Características:
Sistema de interconexión HSD
El sistema de interconexión HSD es una solución revolucionaria para conexiones de cable de calidad.Algunas características destacadas de este sistema incluyen::
- Mecanismo de doble bloqueo para bloqueo primario y secundario
- Método de conexión por encrucijado utilizado para conexiones seguras
- Alta fuerza de retención del cable para conexiones fiables
- Opciones de codificación eficientes en la carcasa de plástico para evitar fallos de conexión
- Medidas para evitar daños en los pines de contacto
El mecanismo de doble bloqueo garantiza una conexión fuerte y duradera, mientras que el método de conexión por encrucijado aumenta aún más su estabilidad.minimizando cualquier riesgo de desconexiónLas eficientes opciones de codificación en la carcasa de plástico facilitan la identificación y conexión de los cables adecuados, reduciendo el riesgo de errores.El sistema también toma precauciones para evitar daños de pin de contacto, garantizando la longevidad y la funcionalidad de los conectores.
Parámetros técnicos:
| El HSD | |
| Código HSD+2 | A.B.C.D.E.F.Z. |
| Número de identificación | 4 pines de señal, 2 pines de energía |
| El cable | Por ejemplo, DACAR 535, DACAR 636 |
| Unidad de embalaje | bajo petición |
| Datos eléctricos | |
| Impedancia | 100Ω |
| Rango de frecuencia según el tipo de cable | CC a 6 GHz |
| Resistencia de contacto de la señal | ≤ 10 mΩ |
| Resistencia al contacto externo | ≤ 7,5 mΩ |
| Voltado de ensayo | 250 V rms |
| Voltado de trabajo | 60 V rms |
| Datos mecánicos | |
| Ciclos de apareamiento | ≥ 25 años |
| Fuerza de combate | ≤ 30 N |
| Fuerza de separación. | ≥ 5N |
| Bloqueo de la fuerza de retención | ≥ 110N |
| Datos medioambientales | |
| Rango de temperatura | -40 °C a +105 °C |
Aplicaciones:
El sistema de interconexión HSD ha sido diseñado específicamente para su uso en el mercado automotriz, con aplicaciones como cámaras LVDS, dispositivos USB y conexiones IEEE 1394.Cuenta con características avanzadas, incluyendo llaves mecánicas, mecanismos de cierre, codificación de color personalizable y un tamaño compacto que cumple con los estándares y demandas de la industria automotriz global.
Este versátil sistema de interconexión no se limita a la automoción, sino que también encuentra aplicaciones en otras industrias, como las telecomunicaciones y las telecomunicaciones.específicamente en las áreas de estaciones base de radio y electrónica de infoentretenimiento digitalAdemás, el sistema también es adecuado para redes digitales simétricas y es compatible con varios protocolos populares como USB 1.0, 2.0, 3.0, LVDS, Ethernet, IEEE 1394 (Firewire) y GVIF.
Código HSD:
Personalización:
Damos la bienvenida a las solicitudes de OEM y ODM, ofreciendo opciones personalizables para tipos de cables, tipos de conectores y longitudes de cables.No dude en ponerse en contacto con nosotros para obtener más ayuda..
Apoyo y servicios:
- Los pedidos OEM y ODM son bienvenidos.
- Las muestras gratuitas están disponibles; los clientes solo necesitan cubrir los gastos de mensajería.
- Ofrecemos soluciones de logística flexibles.
- Cuente con nosotros para una entrega rápida y un servicio excepcional.
