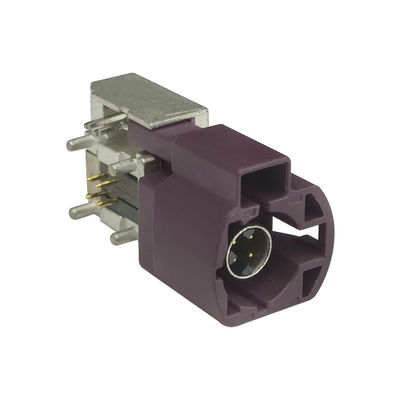

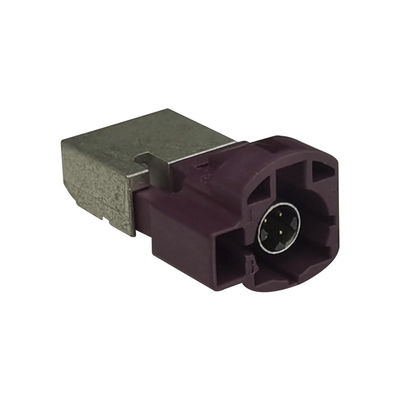

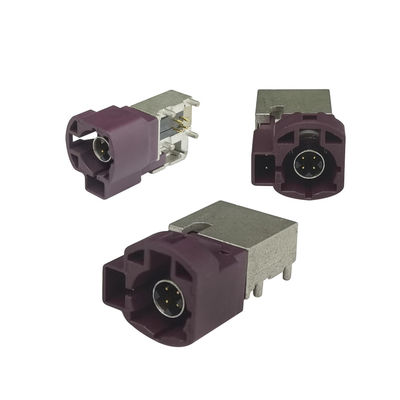

Conector FAKRA HSD Tipo de ángulo derecho para telemática o navegación GPS
| Place of Origin | China |
|---|---|
| Nombre de la marca | LEADSIGN |
| Certificación | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Precio | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| orientación | Tipo de ángulo recto | Rango de frecuencia | CC a 6 GHz |
|---|---|---|---|
| Ciclos de apareamiento | ≥ 25 | Voltado de trabajo | 60 V rms |
| Número de posiciones | 4+2Pin | Impedancia | 100Ω |
| Servicios | El ODM del OEM acepta | Cuota de producción | 20 piezas |
| Resaltar | Conector FAKRA HSD para telemática GPS,Conector de ángulo recto de FAKRA HSD |
||
Descripción de producto
Descripción del producto:
La industria automotriz utiliza comúnmente sistemas de conectores de datos de alta velocidad como HSD +2, +4, +8 y HSD hasta 6 GHz.
HSD es un sistema digital de alto rendimiento diseñado específicamente para señales diferenciales de bajo voltaje, que proporciona protección contra el cruce de sonido y la interferencia externa.Este sistema de interconexión totalmente blindado tiene una impedancia de 100 Ω y utiliza cables de par retorcido blindado.
Con sus opciones de clavificación mecánica, bloqueo, codificación de color y tamaño compacto, el sistema de interconexión HSD es ideal para cámaras LVDS, USB e aplicaciones IEEE 1394 en el mercado automotriz.Cumple con los estrictos requisitos de la industria automotriz mundial para las conexiones de datos de alta velocidad.
Características:
- Bloqueo primario y secundario:Asegura conexiones seguras con un bloqueo primario y protección adicional contra desconexiones accidentales mediante un bloqueo secundario.
- Fuerza de retención del cable:Asegura los cables firmemente, evitando la desconexión, crucial en ambientes de alta vibración para operaciones estables.
- Alta eficiencia de codificación:La codificación eficiente de las carcasas de plástico minimiza los errores, garantizando una identificación precisa y fiable de las conexiones.
- Diferentes codificaciones mecánicas y de colores:Diversas opciones de codificación permiten la personalización, evitando la confusión con combinaciones únicas.
- Opción de codificación neutral:Conexión universal y estandarizada para la compatibilidad entre diversas aplicaciones.
- Características del sistema HSD:Cumple con los estándares mundiales para aplicaciones automotrices. Cuenta con llaves mecánicas, bloqueo para la estabilidad, opciones de código de color y tamaño mínimo para la adhesión del diseño automotriz.
- Diseño compacto:Ahorro de espacio y cumplimiento de las restricciones de tamaño en los diseños de automóviles para una integración versátil.
Características del sistema HSD
El sistema HSD está diseñado con varias características clave para cumplir con los estrictos requisitos de la industria automotriz mundial.
- Claves mecánicas: asegura que los conectores solo puedan emparejarse con su contraparte correspondiente para evitar cualquier conexión no coincidente.
- El bloqueo proporciona una conexión segura y confiable que resiste los golpes y las fuerzas de vibración.
- Opciones de código de color - ofrece múltiples opciones de codificación de color para la fácil identificación y alineación de múltiples conexiones.
- Tamaño mínimo - diseñado para ser compacto y eficiente en el espacio, por lo que es adecuado para varios diseños y diseños de vehículos.
Parámetros técnicos:
| Parámetros técnicos | Los valores |
|---|---|
| Orientación | Tipo de ángulo recto |
| Tipo de montaje | Se aplicarán las siguientes medidas: |
| Rango de frecuencia | CC a 6 GHz |
| Impedancia | 100Ω |
| Temperatura de funcionamiento | -40°C a +105°C |
| Número de posiciones | 4+2Pin |
| Ciclos de apareamiento | ≥ 25 |
| Aplicaciones | Aplicaciones de cámara LVDS, USB, yIEEE 1394 |
| Servicios | Aceptado OEM ODM |
| Características clave | Conector coaxial, conectores para automóviles, conectores para cables para automóviles, conector RF, conectores eléctricos para automóviles |
Aplicaciones:
- El sistema de interconexión HSD está diseñado específicamente para su uso en el mercado automotriz, incluidas aplicaciones como cámaras LVDS, conexiones USB e IEEE 1394.
- El sistema es compatible con varias versiones USB, incluyendo 1.0, 2.0, y 3.0.
- LVDS, o señal diferencial de bajo voltaje, es un tipo de señal utilizada en el sistema.
- Firewire, también conocido como IEEE 1394, es otro tipo de conexión soportada por el sistema HSD.
- El sistema también admite conexiones GVIF.
- Además de las aplicaciones automotrices, el sistema HSD también se utiliza comúnmente en las industrias de telecomunicaciones, como las estaciones base de radio.
- También se utiliza ampliamente en la electrónica de infoentretenimiento digital.
- Además, el sistema HSD también es capaz de manejar redes simétricas digitales.
Código HSD:
Personalización:
AceptamosOEM y ODMLos tipos de cable personalizados, los tipos de conector y las longitudes de cable están disponibles. Estaremos encantados de considerar sus requisitos para proporcionar una solución efectiva.
Apoyo y servicios:
- Aceptamos pedidos OEM y ODM.
- Las muestras son gratuitas, sólo el cliente tiene que pagar la tarifa de mensajería.
- Apoyar múltiples métodos de logística.
- Tiempo de entrega rápido y servicio de primera clase.
Contacta con nosotros
El correo electrónico:Información sobre el proyecto
Página web:La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión.
Si tiene alguna pregunta sobre nuestros productos o necesita soporte técnico o servicio, no dude en contactarnos.Nuestro equipo estará encantado de servirle y asegurarse de que tenga una buena experiencia al usar nuestros productos.
Gracias por elegir nuestros productos. Esperamos servirle.
